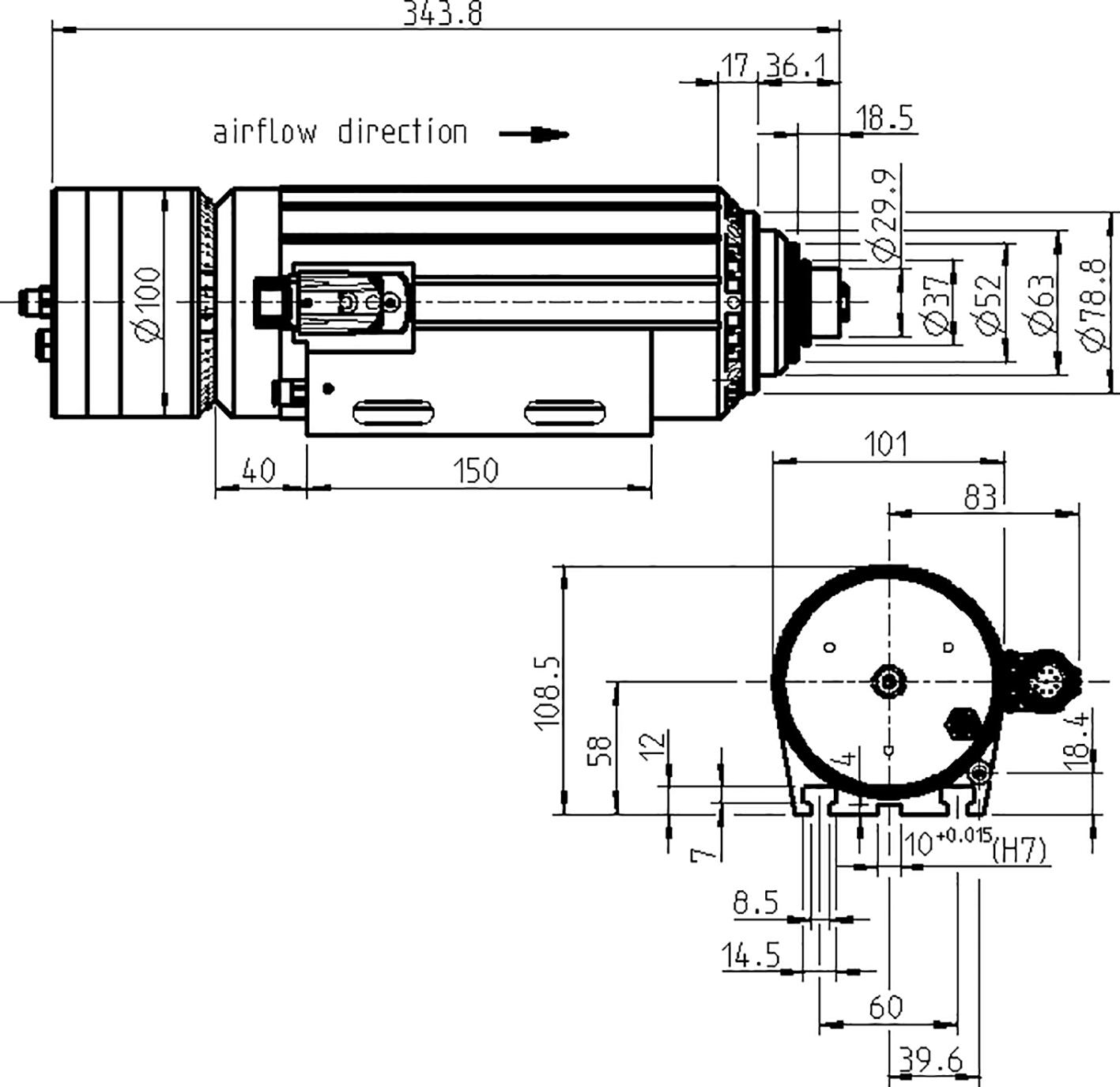

Dimensions

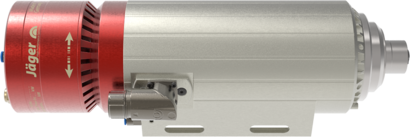

Chopper 3300 HSK S5

Item no. 11505002
aj.product.detail.image_altChopper 3300 HSK S5
aj.product.detail.image_diagram_power_altChopper 3300 HSK S5
Performance Diagram
Lüftergekühlt
aj.product.detail.image_dimensions_altChopper 3300 HSK S5
Dimensions

Technical Specifications

Stahlkugellager (Stück) 3
Lifetime lubricated wartungsfrei
Motor technology 3-phasiger Asynchronantrieb
(bürsten- und sensorlos)
Frequency 500 Hz
Motor poles (pairs) 1
Rated Rotation Speed 30.000 rpm
Rated Power (Pmax/5s) 7,5 kW
Rated Power (S6-60%) 4,5 kW
Rated Power (S1-100%) 3,3 kW
Voltage (Pmax/5s) 380 V
Voltage (S6-60%) 380 V
Voltage (S1-100%) 380 V
Current (Pmax/5s) 19 A
Current (S6-60%) 9,1 A
Current (S1-100%) 6,8 A
Motor protection PTC 130° C
Housing Aluminium
Housing diameter 100 mm
Cooling Lüftergekühlt
(Lüfterrad auf Welle)
Heat dissipation über das Gehäuse
Housing temperature <+ 55° C
Ambient temperature + 10° C … + 45° C
Sealing Air yes
Protection category IP54
Taper Cleaning yes
Tool Change Pneumatischer Kegelwechsel
Tool Holder HSK-E 32
Clamping range 13 mm
Direction of motion Rechtslauf
Coupler plug 9-pol (SpeedTEC)
Weight 9,4 kg
Concentricity <2 µ
Axial run-out <2 µ
