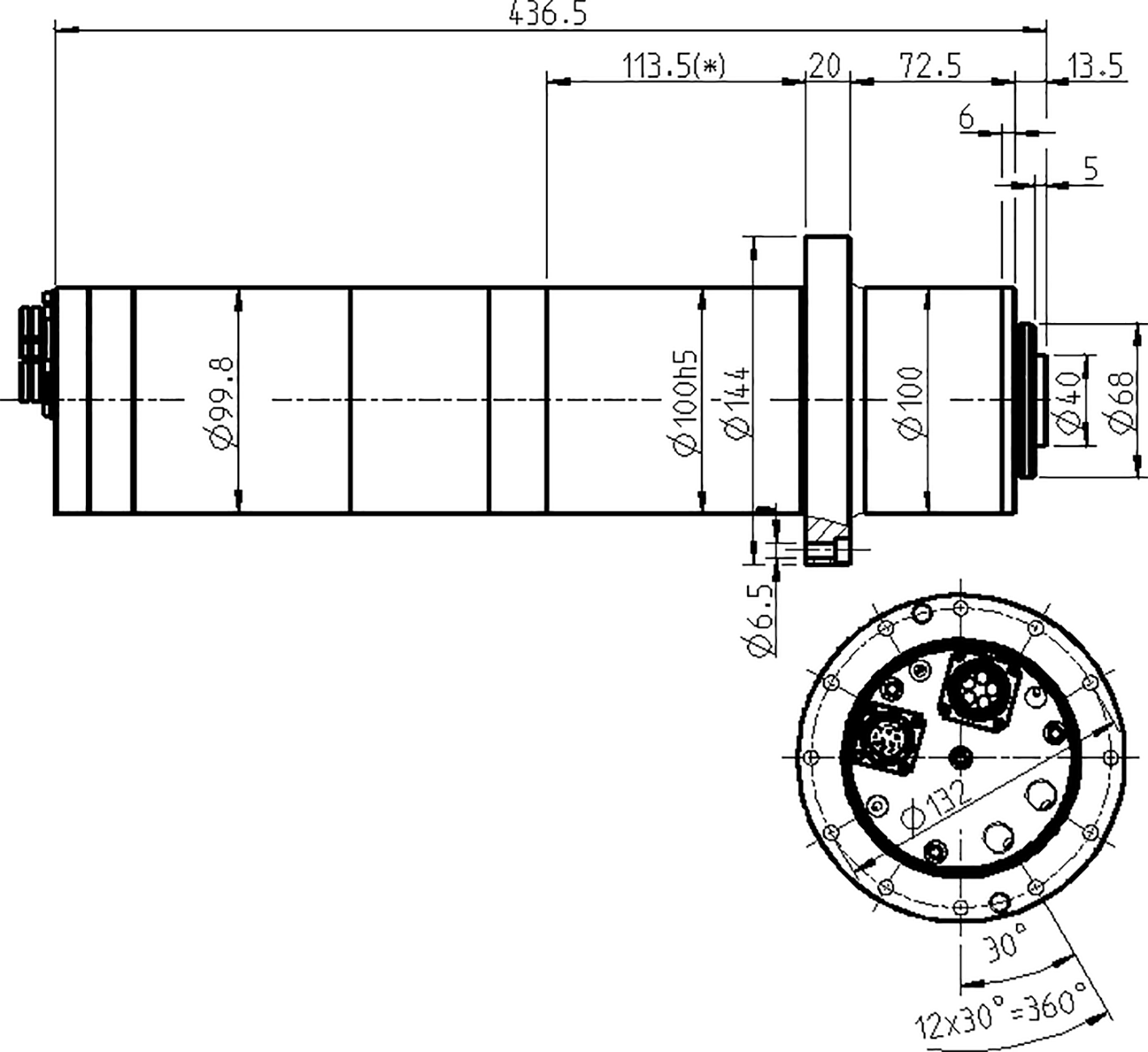

Abmessungen

F100-H536.01 S11W2

Artikel-Nr. 10405060
aj.product.detail.image_altF100-H536.01 S11W2
aj.product.detail.image_diagram_power_altF100-H536.01 S11W2
Leistungsdiagramm
Flüssigkeitsgekühlt
aj.product.detail.image_dimensions_altF100-H536.01 S11W2
Abmessungen

Technische Daten

Hybridkugellager (Stück) 4
Lebensdauer-Fettschmierung wartungsfrei
Motortechnologie 3-phasiger Asynchronantrieb
(bürsten- und sensorlos)
Frequenz 1200 Hz
Motorpolzahl (Paare) 2
Nenndrehzahl 36.000 rpm
Nennleistung (Pmax/5s) 12 kW
Nennleistung (S6-60%) 8 kW
Nennleistung (S1-100%) 5,5 kW
Spannung (Pmax/5s) 380 V
Spannung (S6-60%) 380 V
Spannung (S1-100%) 380 V
Strom (Pmax/5s) 28 A
Strom (S6-60%) 19 A
Strom (S1-100%) 14,5 A
Motorschutz PTC 130° C
Gehäuse Edelstahl
Gehäusedurchmesser 100 mm
Flanschdurchmesser 144 mm
Teilkreis Ø132 mm ( 12 x Ø 6,5 )
für Schrauben: M6
Kühlung Flüssigkeitsgekühlt
Betriebsumgebungstemperatur + 10° C … + 45° C
Sperrluft ja
Schutzart IP54
Kegelreinigung ja
Werkzeugwechsel Pneumatischer Kegelwechsel
Werkzeugaufnahme HSK-E 40
Spannzustandsüberwachung Induktiv
Spannbereich 16 mm
Laufrichtung Rechtslauf und Linkslauf
Gerätestecker 5 pol (ECTA 133)
Motorphasen
12 pol (ECTA 133)
Sensorik
Gewicht 16 kg
Rundlauf <1 µ
Planlauf <1 µ
aj.product.detail.image_diagram_power_altF100-H536.01 S11W2
aj.product.detail.image_dimensions_altF100-H536.01 S11W2
