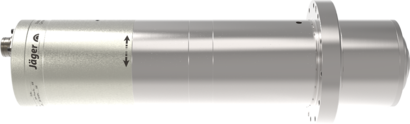

F100-H536.01 S11W2

N.ºde artículo 10405060
aj.product.detail.image_altF100-H536.01 S11W2
aj.product.detail.image_diagram_power_altF100-H536.01 S11W2
Diagrama de rendimiento
Refrigeración por líquido
aj.product.detail.image_dimensions_altF100-H536.01 S11W2
Dimensiones

Datos técnicos

Rodamiento híbrido de bolas (unidad) 4
Engrase de por vida Libre de mantenimiento
Tecnología de motores Accionamiento asincrónico trifásico
(sin escobillas y sin sensor)
Frecuencia 1200 Hz
Número de polos (par) 2
N.º de revoluciones nominal 36.000 rpm
Potencia de salida (Pmax/5s) 12 kW
Potencia de salida (S6-60%) 8 kW
Potencia de salida (S1-100%) 5,5 kW
Voltaje (Pmax/5s) 380 V
Voltaje (S6-60%) 380 V
Voltaje (S1-100%) 380 V
Amperaje (Pmax/5s) 28 A
Amperaje (S6-60%) 19 A
Amperaje (S1-100%) 14,5 A
Protección del motor PTC 130° C
Carcasa Acero inoxidable
Diámetro de la carcasa 100 mm
Diámetro de la brida 144 mm
Círculo de referencia Ø132 mm ( 12 x Ø 6,5 )
para tornillos: M6
Refrigeración Refrigeración por líquido
Temperatura ambiente de funcionamiento + 10° C … + 45° C
Aire de sellado
Tipo de protección IP54
Limpieza del cono
Cambio de herramienta Cambio neumático del cono
Asiento de herramienta HSK-E 40
Supervisión del estado de voltaje Inductivo
Margen de sujeción 16 mm
Sentido de marcha Marcha a derecha y a izquierda
Conector 5 polos (ECTA 133)
Fases del motor
12 polos (ECTA 133)
Sensores
Peso 16 kg
Concentricidad <1 µ
Juego axial <1 µ
