aj.product.detail.image_diagram_power_altF120-H824.11 S11RW2V
Leistungsdiagramm
Flüssigkeitsgekühlt
aj.product.detail.image_dimensions_altF120-H824.11 S11RW2V

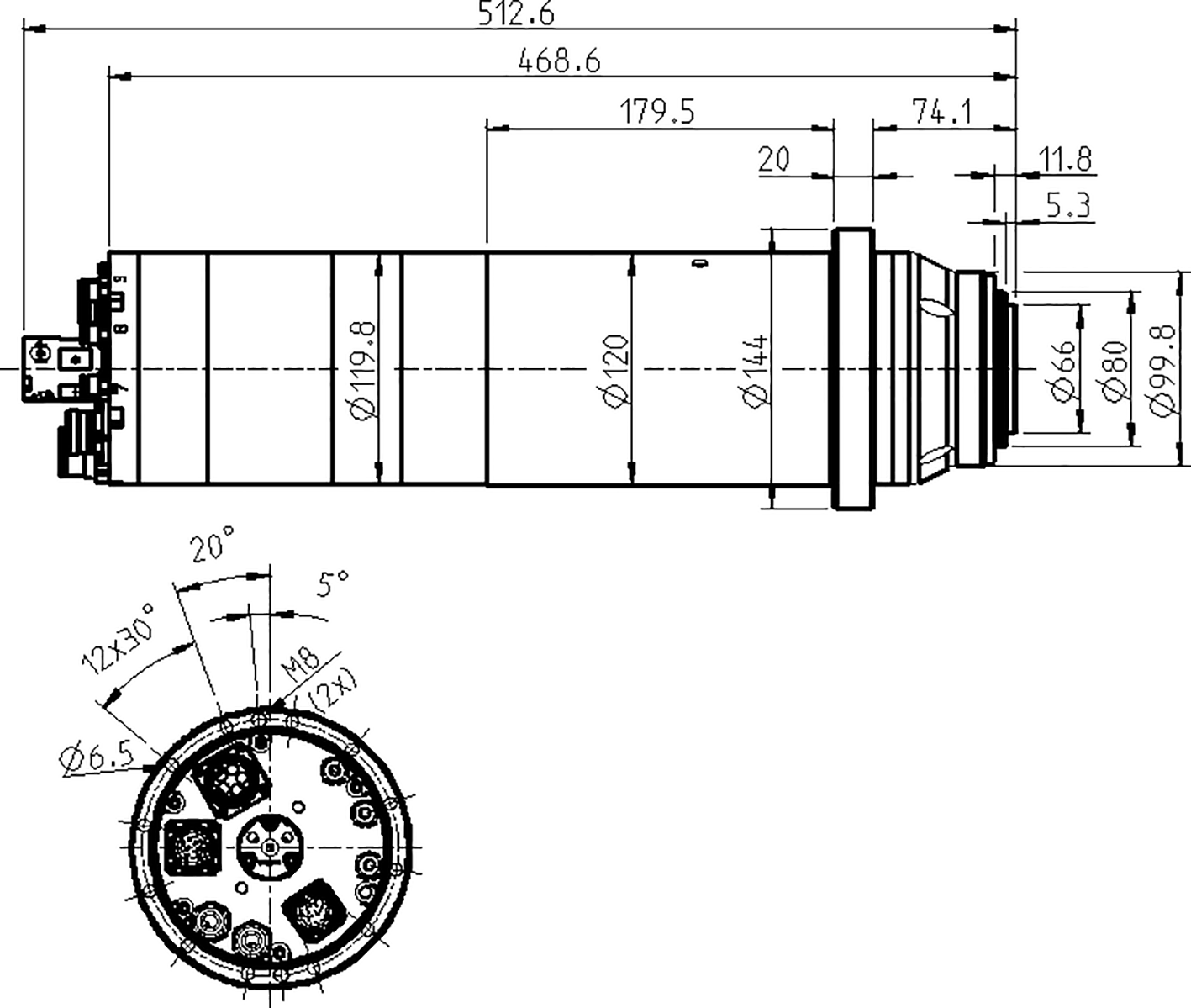

Abmessungen

F120-H824.11 S11RW2V

Artikel-Nr. 10408017
aj.product.detail.image_altF120-H824.11 S11RW2V
aj.product.detail.image_diagram_power_altF120-H824.11 S11RW2V
Leistungsdiagramm
Flüssigkeitsgekühlt
aj.product.detail.image_dimensions_altF120-H824.11 S11RW2V
Abmessungen

Technische Daten

Hybridkugellager (Stück) 4
Lebensdauer-Fettschmierung wartungsfrei
Motortechnologie 3-phasiger Asynchronantrieb
(bürsten- und sensorlos)
Frequenz 800 Hz
Motorpolzahl (Paare) 2
Nenndrehzahl 24.000 rpm
Nennleistung (Pmax/5s) 26 kW
Nennleistung (S6-60%) 20 kW
Nennleistung (S1-100%) 18 kW
Spannung (Pmax/5s) 380 V
Spannung (S6-60%) 380 V
Spannung (S1-100%) 380 V
Strom (Pmax/5s) 55 A
Strom (S6-60%) 43,8 A
Strom (S1-100%) 39,7 A
Drehzahlgeber Vektorregelung
Motorschutz PTC 130° C
Pt1000
Gehäuse Edelstahl
Gehäusedurchmesser 120 mm
Flanschdurchmesser 144 mm
Teilkreis Ø132 mm ( 12 x Ø 6,5 )
für Schrauben: M6
Kühlung Flüssigkeitsgekühlt
Betriebsumgebungstemperatur + 10° C … + 45° C
Sperrluft ja
Schutzart IP54
Kegelreinigung ja
Innere Kühlmittelzufuhr ja
Werkzeugwechsel Pneumatischer Kegelwechsel
Werkzeugaufnahme HSK-E 50 + HSK-F 63
Spannzustandsüberwachung Induktiv
Spannbereich 20 mm
Laufrichtung Rechtslauf und Linkslauf
Gerätestecker 5 pol (ECTA 133)
(Motorphasen)
12 pol (ECTA 133) + 17 pol
(Sensorik)
Gewicht 27 kg
Rundlauf <1 µ
Planlauf <1 µ
aj.product.detail.image_diagram_power_altF120-H824.11 S11RW2V
aj.product.detail.image_dimensions_altF120-H824.11 S11RW2V
