Solicitar producto

Comparación de productos 0/3

aj.product.detail.image_diagram_power_altF120-H830.10 S11W2V
Diagrama de rendimiento
Refrigeración por líquido
aj.product.detail.image_dimensions_altF120-H830.10 S11W2V
Dimensiones

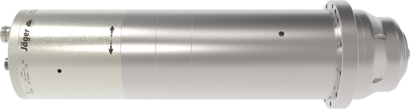

F120-H830.10 S11W2V

N.ºde artículo 10408020-01
aj.product.detail.image_altF120-H830.10 S11W2V
aj.product.detail.image_diagram_power_altF120-H830.10 S11W2V
Diagrama de rendimiento
Refrigeración por líquido
aj.product.detail.image_dimensions_altF120-H830.10 S11W2V
Dimensiones

Datos técnicos

Rodamiento híbrido de bolas (unidad) 4
Engrase de por vida Libre de mantenimiento
Tecnología de motores Accionamiento asincrónico trifásico
(sin escobillas y sin sensor)
Frecuencia 1000 Hz
Número de polos (par) 2
N.º de revoluciones nominal 30.000 rpm
Potencia de salida (Pmax/5s) 24 kW
Potencia de salida (S6-60%) 19 kW
Potencia de salida (S1-100%) 12 kW
Voltaje (Pmax/5s) 380 V
Voltaje (S6-60%) 380 V
Voltaje (S1-100%) 380 V
Amperaje (Pmax/5s) 60 A
Amperaje (S6-60%) 45,3 A
Amperaje (S1-100%) 40,4 A
Transmisor de revoluciones Control vectorial
Protección del motor PTC 130° C
PT1000
Carcasa Acero inoxidable
Diámetro de la carcasa 120 mm
Diámetro de la brida 144 mm
Círculo de referencia Ø132 mm ( 12 x Ø 6,5 )
para tornillos: M6
Refrigeración Refrigeración por líquido
Temperatura ambiente de funcionamiento + 10° C … + 45° C
Aire de sellado
Tipo de protección IP54
Limpieza del cono
Cambio de herramienta Cambio neumático del cono
Asiento de herramienta HSK-E 50
Supervisión del estado de voltaje Inductivo
Margen de sujeción 20 mm
Sentido de marcha Marcha a derecha y a izquierda
Conector 5 polos (ECTA 133)
(Fases del motor)
12 polos (ECTA 133)+ 17 polos
(Sensores)
Peso 27 kg
Concentricidad <1 µ
Juego axial <1 µ
aj.product.detail.image_diagram_power_altF120-H830.10 S11W2V
aj.product.detail.image_dimensions_altF120-H830.10 S11W2V
