aj.product.detail.image_diagram_power_altZ62-K360.12 S5A2
Diagrama de rendimiento
Refrigeración por líquido
aj.product.detail.image_dimensions_altZ62-K360.12 S5A2
Dimensiones

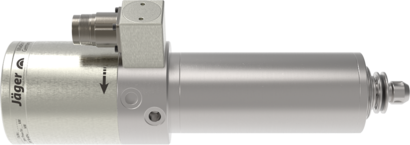

Z62-K360.12 S5A2

N.ºde artículo 10403039
aj.product.detail.image_altZ62-K360.12 S5A2
aj.product.detail.image_diagram_power_altZ62-K360.12 S5A2
Diagrama de rendimiento
Refrigeración por líquido
aj.product.detail.image_dimensions_altZ62-K360.12 S5A2
Dimensiones

Datos técnicos

Rodamiento híbrido de bolas (unidad) 2
Engrase de por vida Libre de mantenimiento
Tecnología de motores Accionamiento asincrónico trifásico
(sin escobillas y sin sensor)
Frecuencia 1000 Hz
Número de polos (par) 1
N.º de revoluciones nominal 60.000 rpm
Potencia de salida (Pmax/5s) 2,5 kW
Potencia de salida (S6-60%) 1,4 kW
Potencia de salida (S1-100%) 1,2 kW
Voltaje (Pmax/5s) 249 V
Voltaje (S6-60%) 211 V
Voltaje (S1-100%) 206 V
Amperaje (Pmax/5s) 11 A
Amperaje (S6-60%) 6,5 A
Amperaje (S1-100%) 6 A
Transmisor de revoluciones Magnetorresistor (TTL)
Número de señal = 6
Protección del motor PTC 160° C
Carcasa Acero inoxidable
Diámetro de la carcasa 61,9 mm
Refrigeración Refrigeración por líquido
Temperatura ambiente de funcionamiento + 10° C … + 45° C
Aire de sellado
Tipo de protección IP54
Limpieza del cono
Protección ESD Paso hacia fuera aislado
Cambio de herramienta Cambio neumático del cono
Asiento de herramienta WK 16
Tipo de pinza portapieza D6
Accesorios opcionales
Margen de sujeción 6 mm ( 1/4" )
Sentido de marcha Marcha a derecha
Conector 9 polos (SpeedTEC)
Peso 3,8 kg
Concentricidad <1 µ<1 µ
Juego axial <1 µ

Accesorios opcionales

Soporte de husillo con anillos de refrigeración 62

22890551

Soporte de husillo con anillos de refrigeración 62

22893651

Soporte de husillo 62

22892851

Asiento de herramienta WK 16-6/25

21650650

Pinza portapieza 3 mm D6

42406030

Pinza portapieza 1/8" D6

42406031

Pinza portapieza 4 mm D6

42406040

Pinza portapieza 6 mm D6

42406060

Pinza portapieza 1/4" D6

42406063

WS 26/18

25250450

WS 35/18

25252450

aj.product.detail.image_diagram_power_altZ62-K360.12 S5A2
aj.product.detail.image_dimensions_altZ62-K360.12 S5A2
